Преобразователь частоты, преобразователь частоты 50 Гц в 60 Гц

Основные характеристики

1. Усовершенствованный алгоритм векторного управления, адаптирующийся к изменениям параметров, вызванным изменениями двигателя, повышает устойчивость управления системой.

2. Нельзя выбрать векторное управление PG (SVC), векторное управление PG (VC), управление V/F, управление крутящим моментом и другие методы управления.

3. Может быть реализована автоматическая настройка статических и динамических параметров двигателя, так что инвертор может быть автоматически настроен на наилучшее рабочее состояние.

4. NPN и PNP два режима многофункциональных входных клемм, могут обеспечить совместимый сигнал переключения с любым внешним оборудованием.

5. Встроенная функция ПЛК, которая может реализовать такие режимы работы, как остановка после одного цикла, сохранение конечного значения после одного цикла, непрерывный цикл и т. д.

6. Богатая комбинация источников частоты, более гибкая в использовании.

7. Могут быть реализованы специальные функции, такие как частота качания, фиксированная длина и подсчет.

8. Реализуйте функцию задержки программируемого реле и выхода с открытым коллектором.

9. Функция управления падением нагрузки обеспечивает автоматический баланс нагрузки.

10. Высокоскоростной импульсный ввод и функция вывода.

11. Встроенная функция ПИД-регулятора для реализации замкнутого цикла управления потоком, температурой и давлением.

12. Стандартный протокол связи MODBUS, легко реализуемый для связи с ПЛК, промышленным компьютером и другим промышленным оборудованием управления.

13.Множественная защита паролем для защиты прав пользователя.

14. Компактная конструкция, независимая конструкция воздуховода значительно улучшают удельную мощность и эффективно снижают требования к объему установки пользователя.

15. Конструкция с широким напряжением сети, особенно подходящая для особых случаев бытового низкого напряжения.

16. Широкие отраслевые приложения, специальные функциональные модули могут быть расширены в соответствии с различными отраслями.

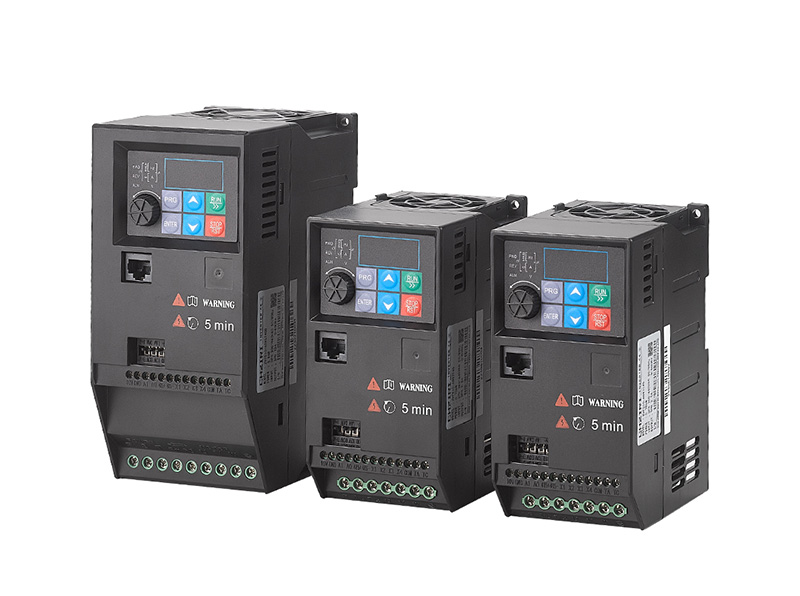

Демонстрация модели

Габаритные и монтажные размеры инвертора (единица измерения: мм)

Модель инвертора	Мощность (кВт)	Ток (А)	Размер (мм)						Фигура
			Размер (мм)
			H	H1	W	W1	D	d
ZVF380-G0R4S2MD	0,4	2.3	186	172	125	113	180	5	Fig.1
ZVF380-G0R7S2MD	0,75	4	186	172	125	113	180	5
ZVF380-G1R5S2MD	1,5	7,0	186	172	125	113	180	5
ZVF380-G2R2S2MD	2.2	9,6	186	172	125	113	180	5
ZVF380-G3R7S2MD	3,7	17	249	236	160	147	197	5
ZVF380-G5R5T2MD	5,5	25	322	304	208	194	204	6
ZVF380-G7R5T2MD	7,5	32	322	304	208	194	204	6
ZVF380-G0R7T4MD	0,75	2.1	186	172	125	113	180	5
ZVF380-G1R5T4MD	1,5	3,8	186	172	125	113	180	5
ZVF380-G2R2T4MD	2.2	5.1	186	172	125	113	180	5
ZVF380-G3R0T4MD	3.0	6,8	186	172	125	113	180	5
ZVF380-G4R0T4MD	4.0	9,0	249	236	160	147	197	5
ZVF380-G5R5T4MD	5,5	13	249	236	160	147	197	5
ZVF380-G7R5T4MD	7,5	17	249	236	160	147	197	5
ZVF380-G011T4MD	11	25	322	304	208	194	204	6
ZVF380-G015T4MD	15	32	322	304	208	194	204	6

Описание технических показаний

Вещь		описание товара
Вход	Номинальное напряжение и частота	Одно/трехфазное 200-240 В переменного тока, трехфазное 360-440 В переменного тока, 50/60 Гц

	Допустимый диапазон напряжения	Диапазон колебаний напряжения: ±10%
		Уровень дисбаланса напряжения: <3%
		Колебания частоты:≤±5%
Выход	Номинальное напряжение	Три фазы 0～Входное напряжение переменного тока
	Частота	0,00～500,00 Гц
Перегрузочная способность		Тип G: 150% 1 минута, 180% 3 секунды, 200% мгновенная защита
		Тип P: 120% 1 минута, 150% 3 секунды, 180% Мгновенная защита
Функция управления	Модуляция	Оптимизация векторной ШИМ-модуляции пространственного напряжения
	Метод управления	Управление с обратной связью (FVC), управление без обратной связи (SVC), управление V/F
	Разрешение по частоте	Цифровая настройка: 0,01 Гц; Аналоговая настройка: макс. частота×0,1%
	Пусковой крутящий момент	Тип G: 0,5 Гц/150% (SVC); 0 Гц/180% (ФЖЕЛ)
		Тип P: 0,5 Гц/100%
	Диапазон скоростей	1:100 (СКВ)	1:1000 (ФЖЕЛ)
	Стабильная точность скорости	±0,5% (SVC)	±0,02% (ФЖЕЛ)
	Точность управления крутящим моментом	± 5% (ФЖЕЛ)
	Повышение крутящего момента	Автоматическое увеличение крутящего момента, автоматическое увеличение крутящего момента в соответствии с выходным током.
		Ручное увеличение крутящего момента, диапазон: 0,1～30,0%
	Кривая V/F	3 способа: линейная кривая; многоточечная кривая; Кривая V/F мощности N.
		(1,2-я мощность, 1,4-я мощность, 1,6-я мощность, 1,8-я мощность, 2-я мощность)
	Разделение V/F	2 пути: полное разделение, половинное разделение
	Кривая ускорения и замедления	Линейный или S-образный режим разгона/торможения. 4 время разгона и торможения, диапазон времени разгона и торможения составляет 0,0～6500,0 с.


	Несущая частота	1,0 ～ 15,0 кГц
	Функция толчкового режима	Диапазон частоты толчкового режима: 0,01～50,00 Гц, время ускорения и замедления толчкового режима
		Можно установить 0,1～6500,0.
	Простой многоскоростной режим ПЛК	Реализуйте до 16 скоростей через встроенный ПЛК или терминал управления.
	Автоматический регулятор напряжения (АВР)	Когда напряжение сети изменяется, он может автоматически регулировать выход ШИМ, чтобы поддерживать постоянное выходное напряжение.
	Встроенный ПИД	Удобная система управления с обратной связью, подходящая для управления технологическими процессами, такими как регулирование давления и управление потоком.
	Контроль перенапряжения по току	Автоматически ограничивайте ток и напряжение во время работы, чтобы предотвратить
		частые отключения по току и перенапряжению.
	Функция быстрого ограничения тока	Сведите к минимуму ошибки перегрузки по току и защитите инвертор от нормальной работы.
	Ограничение крутящего момента и контроль	Функция «лопата» автоматически ограничивает крутящий момент во время работы, чтобы предотвратить частые отключения по перегрузке по току; векторный режим с обратной связью может реализовать управление крутящим моментом.
Особая функция	Выдающуюся производительность	Реализуйте управление асинхронным двигателем с помощью высокоэффективной технологии векторного управления током.
	Падение мощности	Когда происходит мгновенный сбой питания, энергия обратной связи нагрузки используется для компенсации падения напряжения и поддержания работы инвертора в течение некоторого времени.
		короткое время.
	Ограничение быстрого тока	Избегайте частых перегрузок инвертора по току.
	Виртуальный ввод-вывод	5 групп виртуальных DIDO могут реализовать простое логическое управление.
	Контроль времени	Функция управления временем: установите диапазон времени 0,0 мин ~ 6500,0 мин.
	Переключение нескольких двигателей	Два двигателя можно переключать через две группы параметров двигателя.
	Поддержка многопоточной шины	Поддержка 4 полевых шин: Modbus, Profibus-DP, CANlink, CANopen.
	Поддержка нескольких кодировщиков	Поддержка дифференциальных, открытых коллекторов, UVW, резольверов, синусоидальных и косинусоидальных энкодеров.
Функция работы	Инструкция по эксплуатации	Панель управления, управление с внешнего терминала, управление последовательной связью. Можно переключать разными способами.

	Настройка частоты	10 видов источников частоты: цифровая настройка, аналоговая настройка напряжения, аналоговая настройка тока. Импульсная настройка, настройка последовательного порта. Можно переключать разными способами.


	Вспомогательный источник частоты	10 видов вспомогательных источников частоты. Гибкая реализация вспомогательной подстройки частоты и синтеза частоты.
	Входной терминал	Стандарт: 6 цифровых входных клемм, одна из которых поддерживает высокоскоростной импульсный ввод до 100 кГц. 2 клеммы аналогового входа, 1 поддерживает только ввод напряжения 0～10 В. 1 поддерживает ввод напряжения 0 ~ 10 В или вход тока 0 ~ 20 мА. Возможности расширения: 5 цифровых входных клемм. 1 клемма аналогового входа, поддержка входного напряжения от -10 В до 10 В и поддержка PT100/PT1000.






	Выходной терминал	Стандарт: 1 клемма высокоскоростного импульсного выхода (тип с открытым коллектором не является обязательным). Поддержка выходного сигнала прямоугольной формы 0 ~ 100 кГц. 1 клемма цифрового выхода, 1 клемма релейного выхода. 2 клеммы аналогового выхода, поддерживают выход тока 0~20 мА или выход напряжения 0~10 В. Возможности расширения: 1 клемма цифрового выхода, 1 клемма релейного выхода. 1 клемма аналогового выхода, поддержка выходного тока 0–20 мА или выходного напряжения 0–10 В.







Функция торможения		Динамическое торможение	Внешний тормозной резистор, максимальный тормозной момент 100 %.
		Торможение постоянным током	Его можно выбрать отдельно при запуске и останове, частота действия составляет 0～600 Гц, уровень тока действия составляет 0～150%, время действия составляет 0～50 секунд, можно установить непрерывную работу.
Светодиодный дисплей			Отображение в режиме реального времени рабочего состояния инвертора, параметров мониторинга, функциональных параметров, кодов неисправностей и другой информации.
Другие функции			Скачок частоты, счетчик, отслеживание скорости, перезапуск после мгновенного отключения питания, верхний и нижний предел частоты, регулируемый режим ускорения и торможения, двухпроводное/трехпроводное управление, управление частотой качания, автоматический сброс ошибки, выход достижения частоты, охлаждающий вентилятор управление, многофункциональные кнопки Пользовательские настройки и т. д.
Функция защиты			Обнаружение короткого замыкания двигателя при включении питания, защита от обрыва фазы на входе и выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки и т. д.
Дополнительные аксессуары			Компонент тормоза, панель дистанционного управления и соединительный кабель, коммуникационная плата.
Окружающая среда	Место для использования		В помещении, вдали от прямых солнечных лучей, без пыли, агрессивных газов, легковоспламеняющихся и взрывоопасных газов, масляного тумана, водяного пара, капающей воды или соли.
	Высота		Менее 1000 метров.
	Температура окружающей среды		-10～+45℃[Голая: -10～+50℃]
	Влажность		20 ~ 90% относительной влажности, без конденсации.
	Вибрация		<0,5G
	Температура хранения		-20～+60℃
Структура	Уровень защиты		IP20
	Метод охлаждения		Принудительное воздушное охлаждение
	Способ установки		Настенный, напольный электрический шкаф управления.
