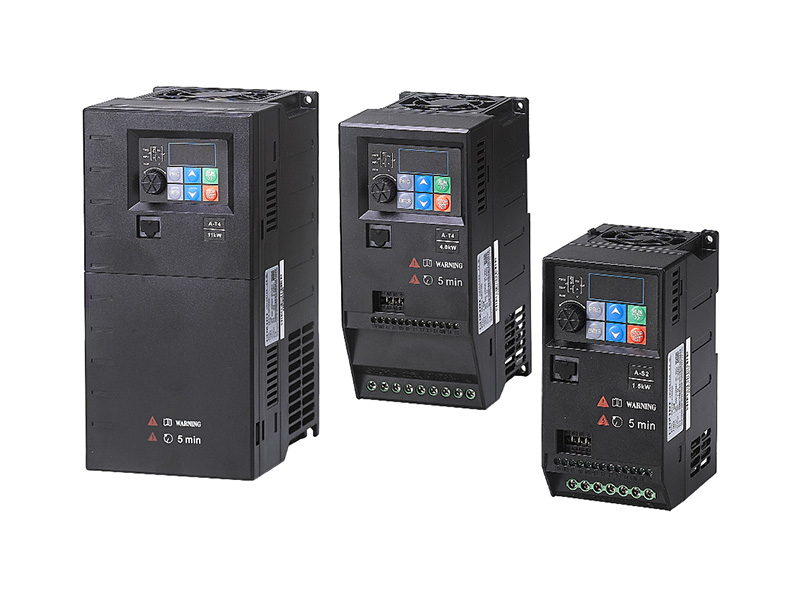

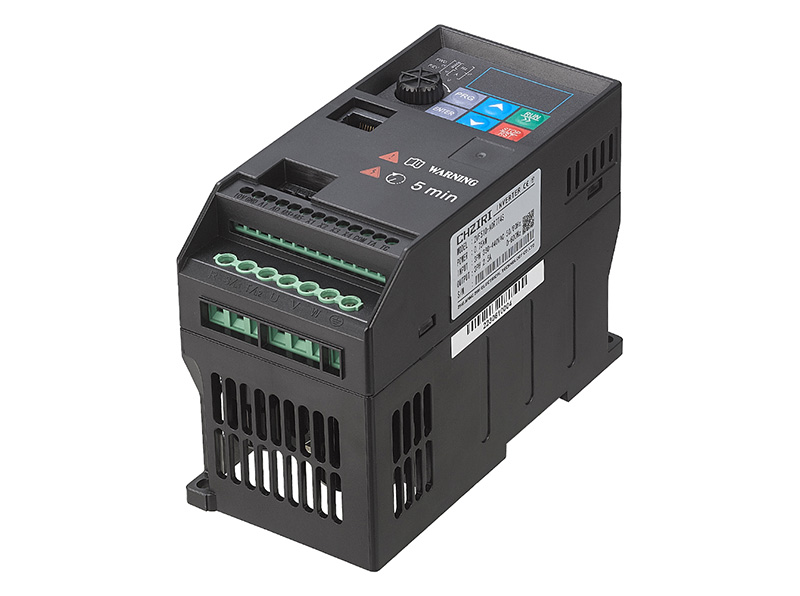

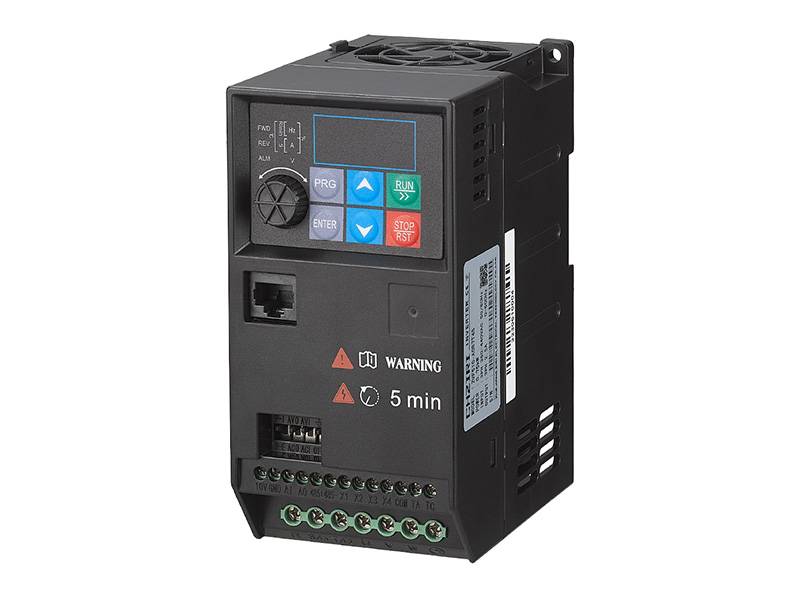

Преобразователь частоты серии ZVF510 — это новая конструкция компактного и экономичного преобразователя, отличающегося экономичностью, малыми размерами, простотой использования, надежностью, превосходной производительностью, богатым набором функций, широко применяемого в логистическом оборудовании, текстильном оборудовании, упаковочном оборудовании, музыкальных фонтанах и других отраслях промышленности.

Экономичность Экономьте на стоимости оборудования и увеличивайте срок его службы за счет технологических инноваций и оптимизированной с учетом опыта конструкции.

Мини-тип Поддерживает бесшовную установку бок о бок в небольшом пространстве, технологию равномерного охлаждения пластин, многоосевую установку для экономии затрат на электрический шкаф.

Простота использования сетевой связи, простое управление скоростью с помощью клавиатуры; встроенные макроприложения, поддержка настройки параметров одним нажатием клавиши, экономия затрат на отладку оборудования.

расходы.

Надежность Независимые воздуховоды, тройная краска на приводном диске, интеллектуальный вентилятор, защита от блокировки, пуск с пробуксовкой, стабильная работа для сокращения потерь времени простоя.





Основные характеристики



1. Преобразователи частоты серии ZVF510 имеют конструкцию с высокой плотностью мощности, эффективно реализуют компактную конструкцию с полной мощностью секционной конструкции книжного типа, поддерживают бесшовную установку бок о бок в небольшом пространстве.

2. Полностью закрытый корпус + независимая конструкция воздуховодов.

Более эффективная изоляция пыли, обеспечивающая долговременную стабильную работу электронных компонентов.

3. Большой запас прочности, более высокий ток перегрузки, более короткое время разгона.

4. Встроенное отраслевое профессиональное макроприложение, поддерживающее одну клавишу для установки отраслевых параметров.

5. Стандартная связь Modbus, простая в реализации сеть промышленной автоматизации.





Область применения



Распространенные области применения общего назначения: вентиляторы, насосы, конвейеры сборочных линий и т. д.

Специализированные случаи: водоснабжение с постоянным давлением, гравировальный станок и т. д.

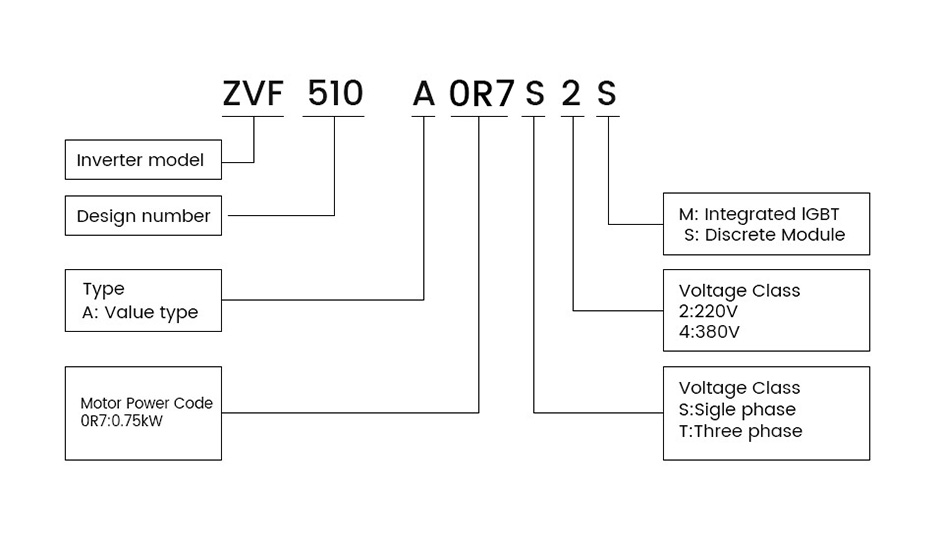

Демонстрация модели



Преобразователь частоты серии ZVF 510



Входное напряжение (В)

Выходное напряжение (В)

Диапазон мощности (кВт)

Однофазное 200~240 В

Трехфазное 0~входное напряжение

0,4~3,0 кВт

Три фазы 200~240 В

Трехфазное 0~входное напряжение

0,4 кВт~5,5 кВт

Три фазы 360~440 В

Трехфазное 0~входное напряжение

0,75 кВт~11 кВт

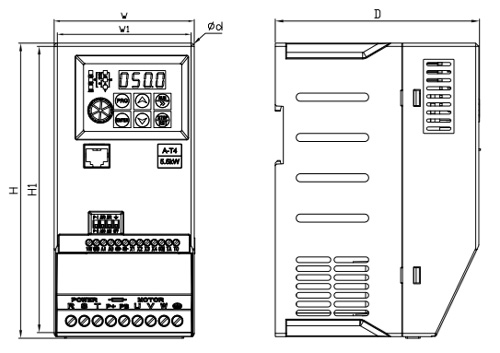

Габаритные и монтажные размеры (единица измерения: мм)



Модель инвертора

Напряжение (В)

Власть

Текущий

Размеры (мм)

Фигура

(КВт)

 (А)

ЧАС

Н1

В

В1

Д

г

ZVF510-A0R4S2S

220В

0.4

2.4

146

136,5

72

63

105

φ4.5

Рис.1

ZVF510-A0R7S2S

220В

0,75

4.5

ZVF510-A1R5S2S

220В

1.5

7.0

ZVF510-A2R2S2S

220В

2.2

10

ZVF510-A3R0S2S

220В

3.0

11

182

172,5

87

78

127

φ4.5

Рис.2

ZVF510-A0R7T4S

380В

0,75

2.5

146

136,5

72

63

105

φ4.5

Рис.1

ZVF510-A1R5T4S

380В

1.5

3.7

ZVF510-A2R2T4S

380В

2.2

5.0

ZVF510-A3R0T4S

380В

3.0

6.8

ZVF510-A4R0T4SD

380В

4.0

9.0

182

172,5

87

78

127

φ4.5

Рис.2

ZVF510-A5R5T4SD

380В

5.5

13

ZVF510-A7R5T4SD

380В

7.5

17

240

229

118

106

155

φ5.5

Рис.3

ZVF510-A011T4SD

380В

11

24





Три фазы 220В



Модель инвертора

Напряжение (В)

Власть

Текущий

Размеры (мм)

Фигура

(КВт)

 (А)

ЧАС

Н1

В

В1

Д

г

ZVF510-A0R4T2S

220В

0.4

2.4

146

136,5

72

63

105

φ4.5

Рис.1

ZVF510-A0R7T2S

220В

0,75

4.5

ZVF510-A1R5T2S

220В

1.5

7.0

ZVF510-A2R2T2S

220В

2.2

10

ZVF510-A3R0T2SD

220В

3.0

11

182

172,5

87

78

127

φ4.5

Рис.2

ZVF510-A4R0T2SD

220В

4.0

16

240

229

118

106

155

φ5.5

Рис.3

ZVF510-A5R5T2SD

220В

5.5

20





Дополнительные детали

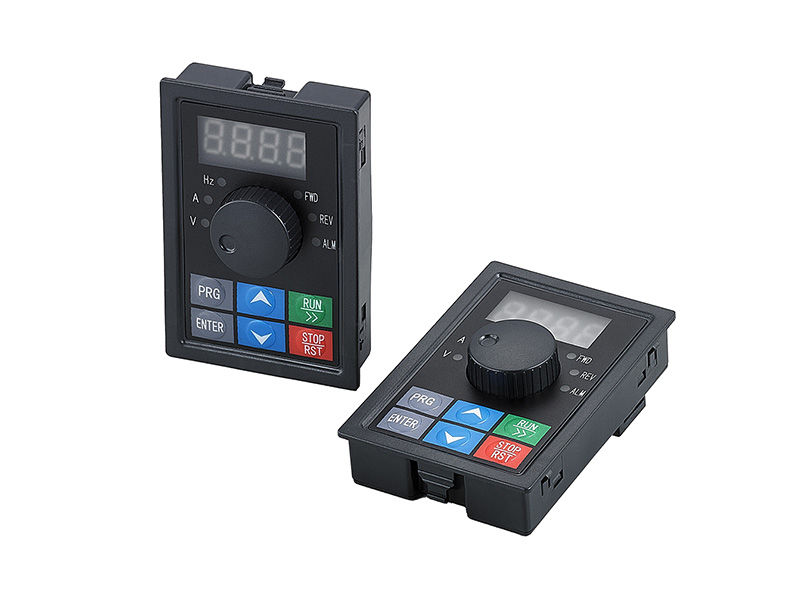

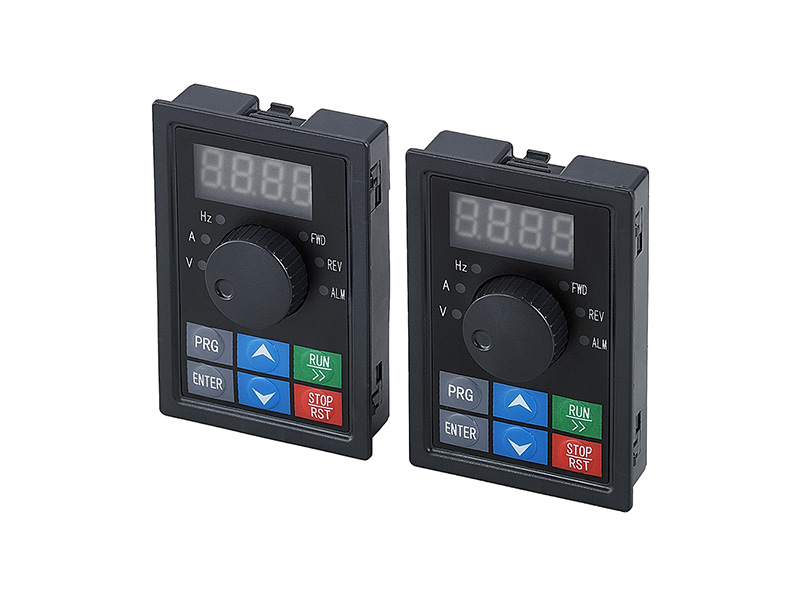

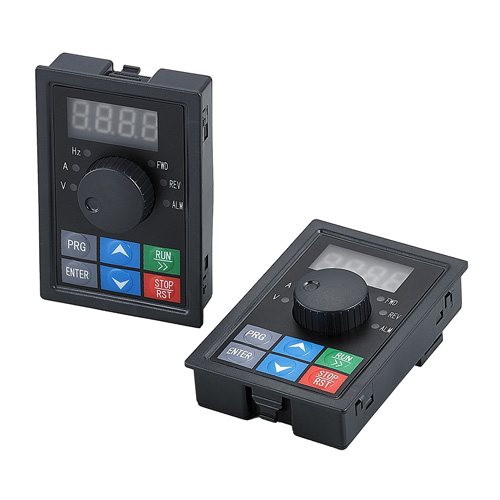

Клавиатура ZVF510

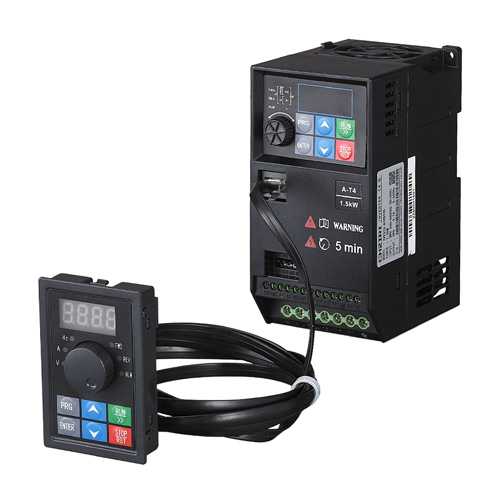

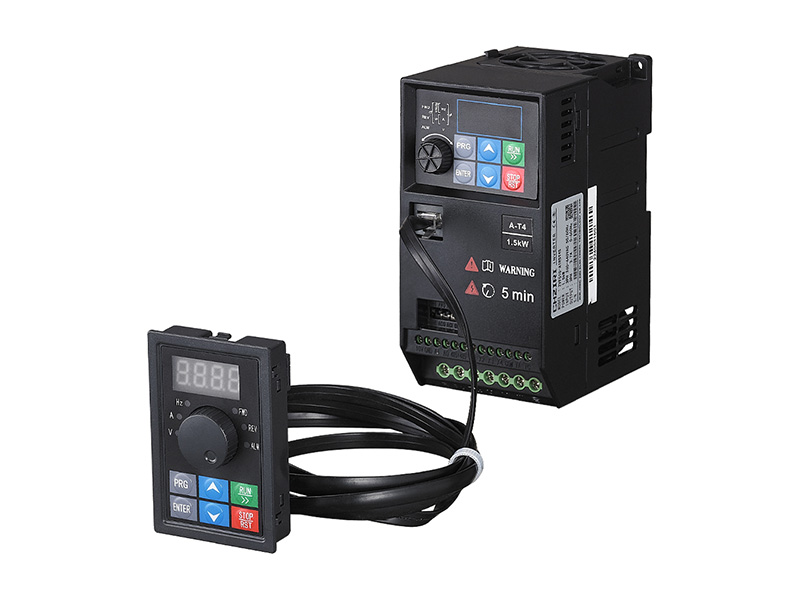

Кабель дистанционного управления

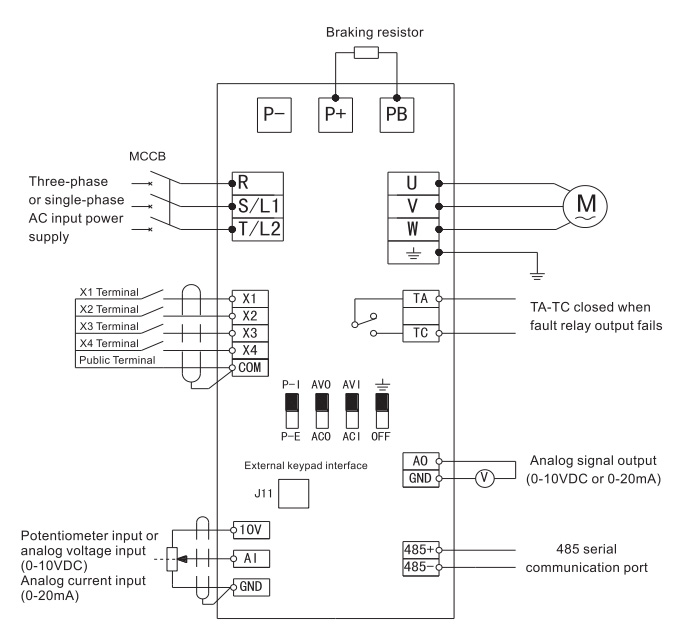

Стандартная схема электропроводки преобразователя частоты ZVF510









Элемент

Описание товара

Вход

Номинальное напряжение и частота

Однофазный/3-фазный 200-240 В переменного тока,

3 фазы 360-440 В переменного тока, 50/60 Гц

Допустимый рабочий диапазон напряжения

Диапазон колебаний напряжения:±10%

Коэффициент несимметрии напряжения: <3%,

Колебание частоты: ≤±5%

Выход

Номинальное напряжение

3 фазы 0~Входное напряжение В переменного тока

Частота

0,0~600 Гц

Перегрузочная способность

110% долгосрочно,150% 1 минута,180% 5 секунд

Контролируйте свою производительность

Режим управления

Управление V/F, Простое векторное управление, Расширенное векторное управление,

Контроль крутящего момента

Частотное разрешение

Цифровая настройка: 0,1 Гц

Аналоговая настройка: Максимальная частота×0,1%

Точность частоты

Цифровая настройка: 0,1 Гц

Аналоговая настройка: в пределах 0,2% от максимальной выходной частоты

Частотная характеристика напряжения V/F

Три режима: первый — линейная характеристика крутящего момента, второй — квадратичная характеристика крутящего момента, третий — задаваемая пользователем кривая V/F.

Автоматическое ограничение тока и напряжения

Независимо от процесса ускорения, замедления или стабильной работы, он автоматически определяет ток и напряжение статора двигателя и подавляет их в допустимом диапазоне в соответствии с уникальным алгоритмом, сводя к минимуму вероятность срабатывания системы из-за неисправности.

Векторные вольт-частотные характеристики

Автоматическая регулировка соотношения выходного напряжения и частоты в соответствии с параметрами двигателя и уникальным алгоритмом

Характеристики крутящего момента

Пусковой крутящий момент:

100% номинального крутящего момента при 5,0 Гц (управление VF)

150% номинального крутящего момента при 1,0 Гц (векторное управление)

Подавление тока и напряжения

Полное управление током с обратной связью, полное исключение воздействия тока, с идеальной функцией подавления перегрузки по току и перенапряжению

Подавление пониженного напряжения во время работы

Специально для пользователей с низким напряжением в сети и частыми колебаниями напряжения в сети, даже если напряжение ниже допустимого диапазона, система может поддерживать максимально возможное время работы в соответствии с уникальным алгоритмом и стратегией распределения остаточной энергии.

Компенсация скольжения

Диапазон настройки: 0~100%, может автоматически регулировать выходную частоту инвертора в соответствии с нагрузкой двигателя и уменьшать изменение скорости вращения двигателя, вызванное изменением нагрузки.

Несущая частота

2,0~20,0 кГц

Автоматическая регулировка напряжения

В зависимости от необходимости получения максимально стабильного рабочего эффекта можно выбрать динамическую стабилизацию напряжения, статическую стабилизацию напряжения или отсутствие стабилизации напряжения.

Встроенный ПИД

Он может легко представлять собой замкнутую систему управления, пригодную для управления процессами, такими как управление давлением и расходом.
