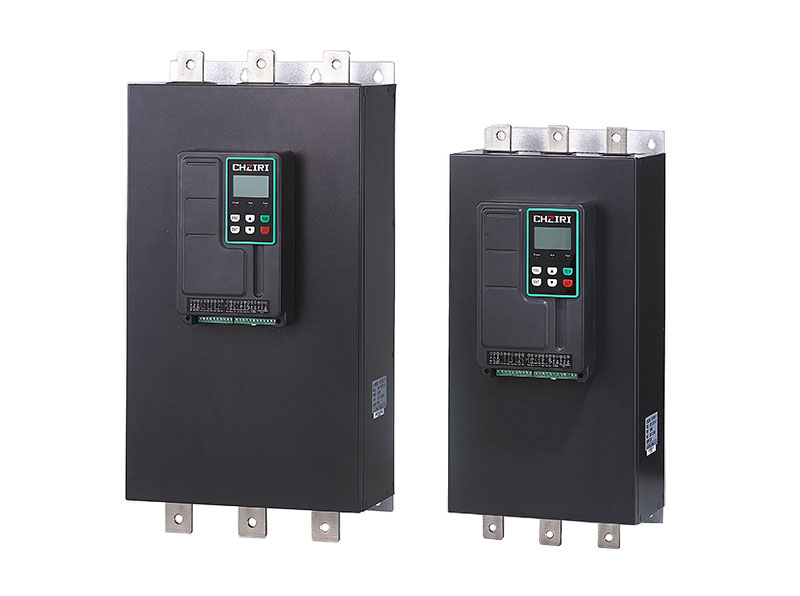

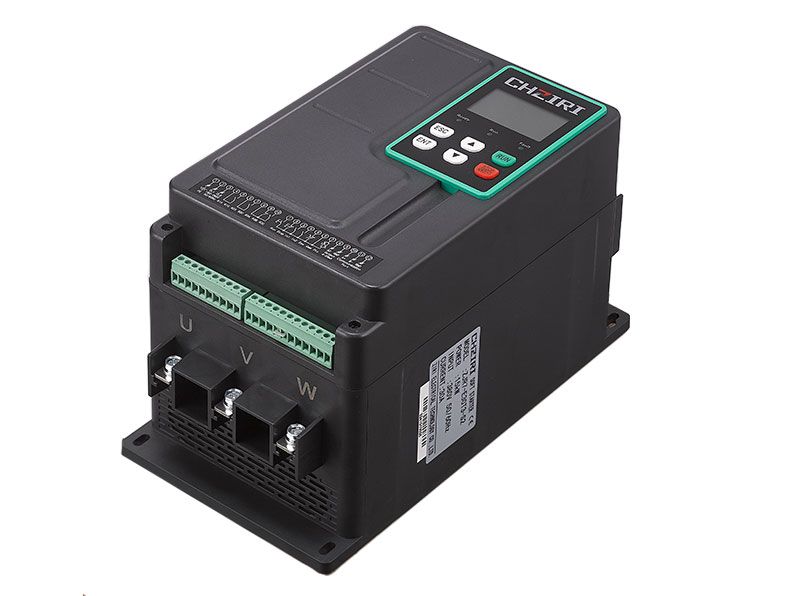

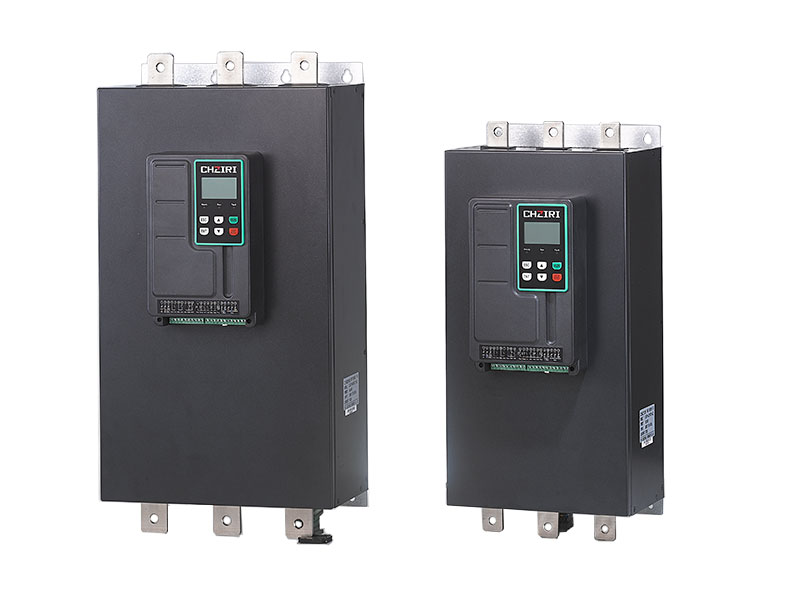

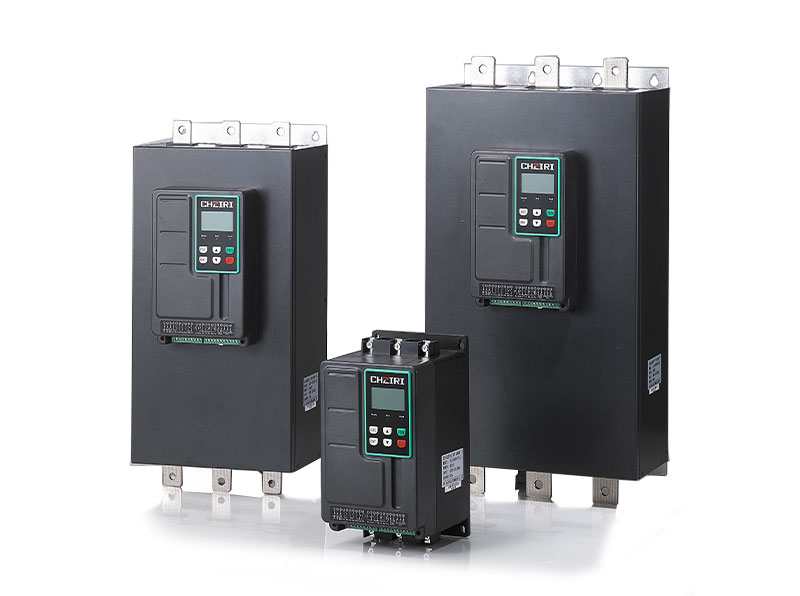

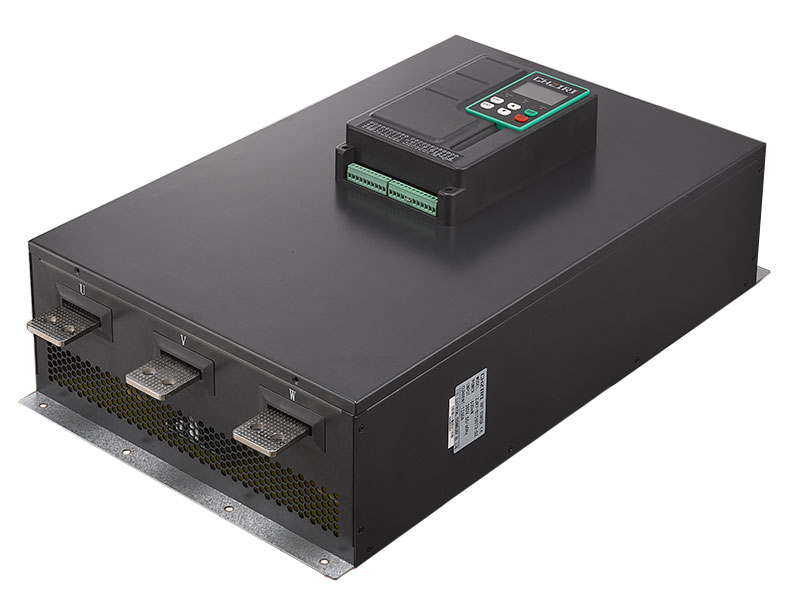

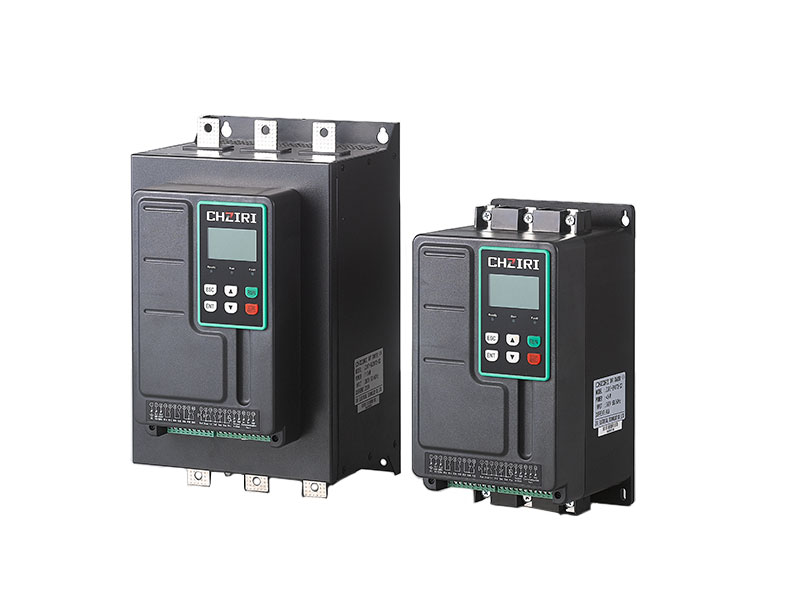

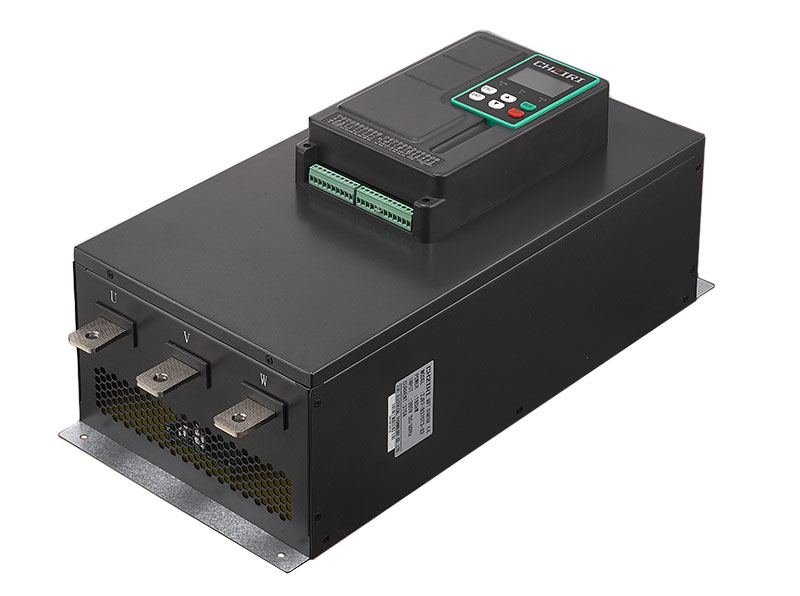

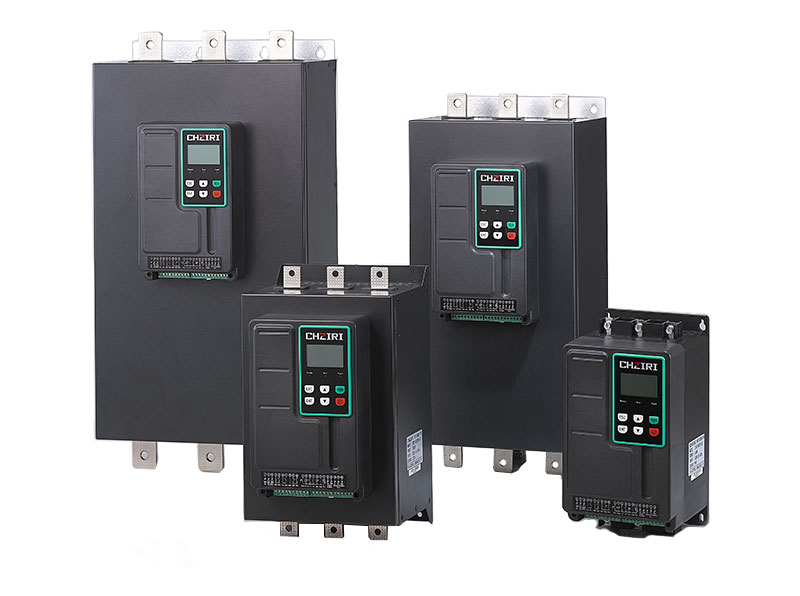

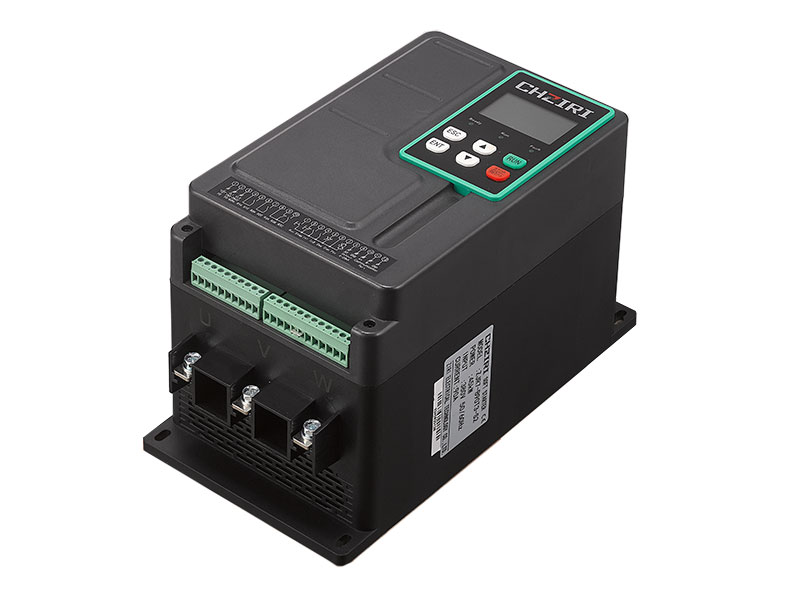

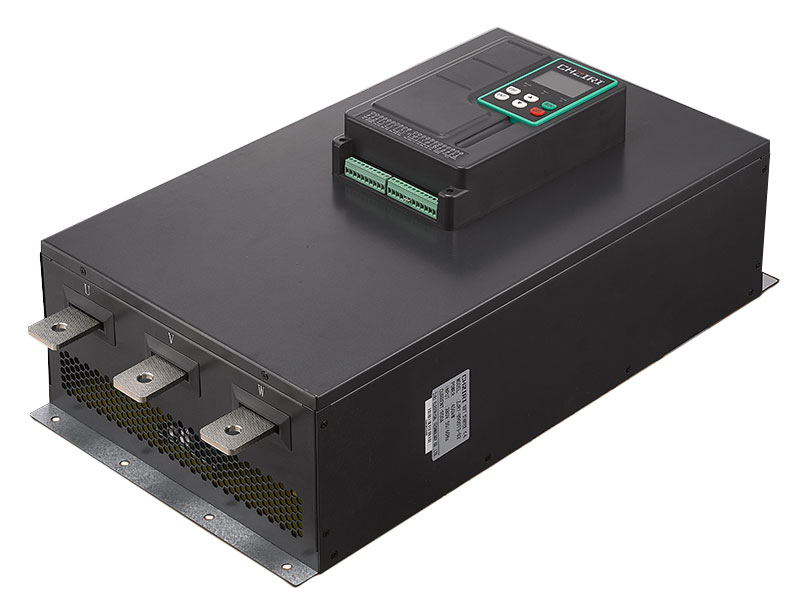

Встроенный контактор серии ZJR7-B для плавного пуска

Приложение

Время разгона (с)

Время остановки сброса давления (с)

Начальное напряжение (%)

Напряжение пусковое

(текущее предельное значение)

Центробежный насос

16

20

40

4

Шаровая мельница

20

6

60

4

Вентилятор

26

4

30

4

Поршневой компрессор

16

4

40

3

Двигатель малой нагрузки

16

2

30

3

Подъемная техника

6

10

60

3.5

Миксер

16

2

50

4

Дробилка

16

10

50

4

Винтовой компрессор

16

2

40

3

Спиральный конвейер

20

10

40

4

Ленточный конвейер Ленточный конвейер

20

10

40

3

Тепловой насос

16

20

40

3

Элемент

Описание товара

Номинальное рабочее напряжение

Трехфазный 220-480 В переменного тока ±10%/50(60) Гц

Номинальный предельный ток короткого замыкания

20 кА (400 А и ниже)

30кА (400А и выше)

Тип координации

Тип I

Используйте категории

АС-53б

Номинальное напряжение питания цепи управления

180-260 В переменного тока

Номинальное напряжение изоляции

660В

Применимые двигатели

Трехфазные асинхронные двигатели с короткозамкнутым ротором

Количество запусков

Рекомендуется не более 5 раз в час, количество запусков можно задать в параметрах.

Режим управления

 (1) Управление панелью управления; (2) Управление внешним терминалом; (3) Управление связью

Стартовый режим

⑴Запуск с линейным изменением напряжения;

⑵Крутящий момент при запуске;

⑶Кик-старт+старт с рампой напряжения

⑷Кик-старт +тормозной старт

Режим остановки

⑴Мягкая остановка;⑵ Свободная остановка

Функция защиты

⑴ Неисправность разомкнутой цепи клеммы мгновенного останова;

⑵Перегрев устройства плавного пуска; ⑶Перегрев двигателя;

⑷Потеря входной фазы; (5)Потеря выходной фазы;

⑹Трехфазная несимметрия; ⑺Защита от недогрузки;

⑻Защита от перегрузки; ⑼Напряжение питания слишком низкое;

⑽Напряжение питания слишком высокое;

⑾Ошибка установки параметров;

⑿Нагрузка закорочена;

⒀частотная ошибка; ⒁Внешние неисправности;

⒂ Время начала слишком велико;

⒃ Слишком много времени начала и т.п.

Окружающий

Место для использования

В помещении; без едких газов, без токопроводящей пыли; с хорошей вентиляцией.

Высота

Высота над уровнем моря не превышает 1000 м, если она превышает 1000 м и составляет менее 3000 м, то ток уменьшается на 1% за каждые дополнительные 100 м.

Температура окружающей среды

Температура окружающей среды должна быть в пределах от -10℃ до +40℃, при этом номинальная температура должна быть снижена до +40℃ и +50℃, ток снижается на 2% при каждом повышении температуры на 1℃.

Влажность окружающего воздуха

Относительная влажность воздуха не более 90%, без конденсации росы.

Вибрация

Сила вибрации должна быть ниже 0,5G.

Структура

Класс защиты

IP20

Режим охлаждения

Естественное воздушное охлаждение
